Лекция 5. ПУНКТ ГОСУДАРСТВЕННОЙ ГЕОДЕЗИЧЕСКОЙ СЕТИ

1. Пункт государственной геодезической сети: понятие и сущность.
2. Элементы геодезического пункта.

Пункт геодезической сети – это точки, особым образом закрепленные на местности, которые являются носителями координат.
Пункт геодезической сети состоит из двух частей:
- центра пункта;
- геодезического знака.
Центр пункта – это подземное сооружение в виде бетонных монолитов, железобетонных пилонов, свай или металлических труб, заполненных бетоном.
Верхние части центра цементируются или привариваются специальные (чугунные или бронзовые) марки к метке, на которой относятся координаты пункта. Центр устанавливается в грунт на определенную глубину.
Геодезический знак – это наружное сооружение, имеющее визирную цель, столик для установки приборов и площадку для наблюдения.
Визирная цель – это геодезический знак, который установлен на земной поверхности для наблюдения его с других пунктов.
Геодезический знак устанавливается над центром пункта и служит для обеспечения видимости между смежными пунктами, производства угловых и линейных измерений.
Конструкция геодезических знаков зависит от физико-географических условий местности (рельефа, залесенности района и расстояний между пунктами).

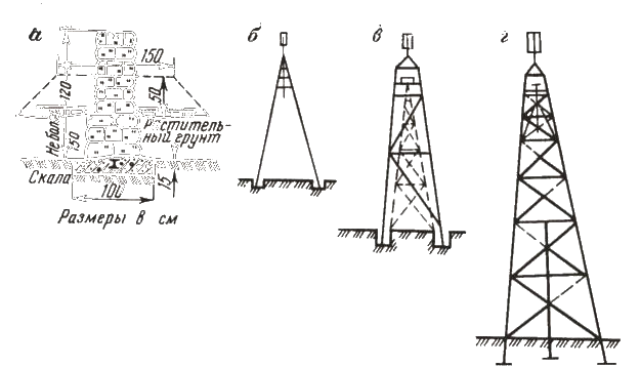

Существуют следующие типы геодезических знаков:

- тур;
- пирамида;
- простой сигнал;
- сложный сигнал.

Тур (фр. «башня») применяют на остроконечных вершинах гор (аналог штатива). Устанавливается на бетонный (каменный, кирпичный) столб. Съемный визирный цилиндр крепится болванкой в специальной трубе, вделанной вертикально в тур.
Пирамиды строят в открытых районах при наличии видимости на смежные пункты земли. Пирамиды бывают трех или четырёхгранными с высотой от 5 до 8 метров. Теодолит (измерительный прибор) устанавливается на штативе под пирамидой.
Простой сигнал состоит из двух изолированный пирамид – внутренней и наружной. Внутренняя пирамида служит подставкой для геодезического прибора, а наружная имеет площадку для работы наблюдателя и визирную цель. Простой сигнал позволяет поднять теодолит (измерительный прибор) на высоту 10 метров.
Сложный сигнал – это единая конструкция, в которой внутренняя конструкция пирамиды опирается на столбы наружной пирамиды ниже площадки наблюдателя, столик для прибора располагается над поверхностью земли на высоте от 11 до 40 метров и более.
Центры пункта и наружные знаки являются носителями геодезических координат.
Для обеспечения долговременной сохранности и опознаваемости на местности геодезические пункты имеют охранные таблички и надпись: «Геодезический пункт. Охраняется государством» или «Гравиметрический пункт. Охраняется государством» и опознавательные канавы вокруг наружных знаков или центров.
На каждый геодезический пункт составляется карточка. Данные о пунктах геодезической сети сводят в каталоги, в которых указывают:
- название, класс и местоположение пункта;
- типы знаков и центров, координаты пунктов;
- дирекционные углы сторон сети и их длины.
Каталоги координат хранят вместе с топографическими картами.
Дирекционный (руководящий) угол – это горизонтальный угол, измеряемый по ходу часовой стрелки от 00 до 3600, между северным направлением осевого меридиана зоны прямоугольных координат и направлением на ориентир.
Геодезические пункты (и центры этих пунктов) являются федеральной собственностью и находятся под охраной государства и имеют охранную зону. Границы охранной зоны пункта на местности – это квадрат (сторона 4 метра).
Без письменного согласования с Управлением Реестра в пределах границ охранной зоны геодезических пунктов запрещается осуществление видов деятельности и проведение работ, которые могут повлечь повреждение или уничтожение наружных знаков пунктов, нарушить неизменность местоположения специальных центров или создать затруднения для использования пунктов по прямому назначению и свободного доступа к ним, то есть:
- убирать, перемещать, засыпать или повреждать составные части пунктов;
- проводить работы, размещать объекты и предметы, возводить сооружения и конструкции, которые могут препятствовать доступ к пунктам без создания для доступа проходов и подъездов;
- осуществлять горные, взрывные, строительные, земляные (мелиоративные) работы, которые могут привести к повреждению или уничтожению пунктов;
- сносить объекты капитального строительства, на конструктивных элементах или в подвале которых размещены пункты и т.д.
Собственники земель обязаны знать о нахождении геодезических пунктов на их земельных участках и в случае их повреждения направить в Росреестр информацию об этом в течение 15 календарных дней.
Согласно кодекса об Административной ответственности, повреждение или снос пункта государственных геодезических сетей, геодезических сетей специального назначения влечет наложение административного штрафа в размере:
- для физических лиц от 5000 до 10000 рублей;
- для должностных лиц от 10000 до 50000 рублей;
- для юридических лиц от 50000 до 200000 рублей.
Не предоставление или несвоевременное предоставление информации о повреждении геодезических пунктов влечет административное наказание в виде предупреждения или наложения штрафа:
- для граждан в размере от 100 до 300 рублей;
- для должностных лиц от 300 до 500 рублей;
- для юридических лиц от 3000 до 5000 рублей.
