Лекция 2. ГЕОДЕЗИЧЕСКАЯ СЕТЬ

1. Геодезическая сеть: понятие и сущность.
2. Плановая геодезическая сеть.
3. Государственная геодезическая сеть.

Геодезическая сеть – это совокупность закрепленных и обозначенных на местности пунктов, плановое положение и высо́ты которых определены в единой системе координат и высот путем геодезических измерений.
Геодезические сети– это важнейший элемент системы технических мероприятий, которые связаны с изучением и освоением территорий.
Закрепленные на местности пункты, составляющие геодезические сети различных классов по точности измерения их элементов, обеспечивают возможность выполнения широкого круга топографо-картографических и технических задач.
Геодезические сети подразделяются:
- по назначению – плановые и высо́тные;
- по точности измерения;
- по площади размещения;
- по плотности пунктов.
Геодезические сети делятся на следующие виды:
1. Государственные сети;
2. Сети сгущения;
3. Съемочные сети.
Плановая геодезическая сеть – это система геодезических пунктов, положение которых определено в общей (для них) системе геодезических координат,
Геодезический пункт – это инженерные конструкции, которые закрепляют точки земной поверхности с определенными плановыми координатами и высо́тными отметками.
Пункт геодезической сети позволяет равномерно и с необходимой точностью распространить на всю страну единую систему координат и высо́т, оперативно выполнять геодезические и картографические работы и обеспечивать решение оборонных и народно-хозяйственных задач.
Геодезическая сеть – это простые геометрические фигуры, удобные для определения всех элементов, а по ним – координат вершин.
Существуют следующие методы построения плановых геодезических сетей:

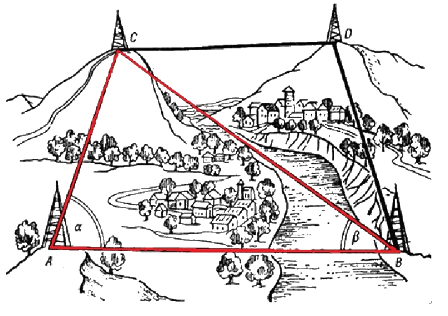

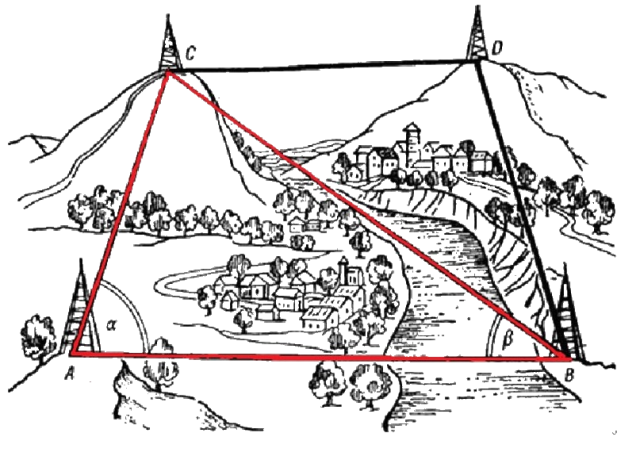

1.Триангуляция – это построение геодезической сети в виде системы треугольников, то есть разбивка поверхности на треугольники; Триангуляция – это метод определения положения опорных точек на земной поверхности для топографической съемки.

2. Полигонометрия – это измерение линии и длины сторон в многоугольниках (полигонах).
Полигонометрия – это метод определения взаимного положения точек на земной поверхности путем измерения длин линий, которые связывают эти точки и горизонтальных углов между ними.

3. Трилатерация (лат. – трехсторонний) – это метод положения геодезических пунктов путем построения на местности системы смежных треугольников, в которых измеряются не углы, а дли́ны их сторон.
Государственная геодезическая сеть – это геодезическая сеть, которая обеспечивает распространение координат и высо́т на территории государства и является исходной для построения других геодезических сетей.
Государственная геодезическая сеть делится на плановые и высо́тные сети.
Государственная плановая геодезическая сеть служит основой для решения научных задач геодезии, для топографических съемок, для проектирования строительства и эксплуатации инженерных сооружений.
Государственная плановая сеть делится на четыре класса и различаются между собой точностью угловых и линейных измерений, длиной сторон или плотностью пунктов.
Началом единого отсчета плановых координат в России служит центр круглого зала Пулковской обсерватории в Санкт-Петербурге.

Сеть первого класса строится в виде полигонов периметром около 800 километров, которые образуются триангуляционными звеньями (треугольниками), длиной не более 200 километров, располагаемыми (по возможности) вдоль меридианов и параллелей Земли.
(Сеть выделена розовым цветом).

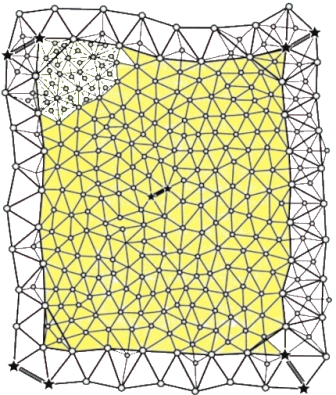

Сеть второго класса стоится в виде сплошной сети треугольников, покрывающих полигоны первого класса или в виде пересекающихся ходов полигонометрии (многоугольников).
Сеть 2-го класса выделена желтым цветом.

Пункты сетей триангуляции (треугольников) третьего и четвертого классов (сети сгущения) определяются вставками треугольника или отдельных пунктов относительно пункта высшего класса (выделено зеленым цветом).

Государственная нивелирная (высотная) геодезическая сеть создается методом геометрического нивелирования.
Нивелирование – это процесс определения разности высотных точек.
Сущность нивелирования состоит в том, чтобы определить, на сколько одна точка конструкции (или местности) выше или ниже другой.
Существуют следующие виды нивелирования:
- геометрическое нивелирование;
- тригонометрическое нивелирование;
- гидростатическое нивелирование;
- барометрическое нивелирование;
- механическое нивелирование;
- спутниковое нивелирование.
Нивелир – фр. уравнивать, ставить в уровень.
По точности и назначению государственные нивелирные сети делятся на 4 класса (I, II, III, IV).
Нивелирные сети I и II классов обеспечивают единую систему высот на всей территории страны. Служат основой изучения вертикальных движений земной коры и сейсмических явлений, физической поверхности Земли и определения разностей уровней морей и океанов.
Нивелирные сети III и IV классов обеспечивают топографические съемки и решение инженерно-геодезических задач.
На всей территории страны вычисление высот производится в нормальной системе высот от нуля Кронштадтского футштока. Эта система называется Балтийской.
За нуль Кронштадтского футштока принята горизонтальная черта на медной пластине, которая укреплена на устое моста (концевых опорах, которые расположены в точках сопряжения моста с берегами) через обводной канал в Кронштадте.
Нуль Кронштадтского футштока в качестве начала высот используется в связи с хорошей изученностью уровня Балтийского моря в районе футштока, небольшой скоростью вертикального движения земной поверхности в этом районе из-за незначительных изменений среднего уровня Балтийского моря во времени относительно нуля Кронштадтского футштока.
Футшток (нем) – уровнемер в виде рейки (или бруса)с делениями, установленный на водомерном посту для наблюдения и точного определения уровня воды в море, реке или озере.
