Лекция 13. НИВЕЛИРОВАНИЕ
1. Нормативно-правовые акты, регламентирующие производство геодезических измерений.
2. Нивелирование: понятие и сущность
3. Виды нивелирования.
Нормативно-правовыми актами, регламентирующие производство геодезических измерений при геометрическом и тригонометрическом нивелировании являются:
1. Федеральный закон Российской Федерации «Об обеспечении единства измерений»;
2. Постановление Правительства Российской Федерации «Об утверждении Положения о государственной геодезической сети и Положения о государственной нивелирной сети»;
3. Закон Российской Федерации «О космической деятельности»;
4. Закон Российской Федерации «О государственной тайне».
Нивелирование (нем. «выравнивать») – это вид геодезических работ, которые имеют цель определения превышений (разности высот) между точками местности
и определение высот точек относительно принятой отчетной поверхности (или уровня моря).
Нивелирование - это совокупность действий, направленных на то, чтобы выровнять поверхность земли.
Например, нужно построить дом на склоне.
Если высоты точек определяют относительно уровня Балтийского моря (от нуля Кронштадтского футштока), то высоты называют абсолютными, а систему высот – Балтийской.
В случае, когда за уровенную принимают какую – либо произвольную поверхность, то высоты называют условными.
Существуют следующие виды нивелирования в геодезии:
1. Геометрическое нивелирование;
2. Тригонометрическое нивелирование;
3. Параметрическое нивелирование;
4. Гидростатическое нивелирование;
5. Механическое нивелирование;
6. Радиолокационное нивелирование.
Геометрическое нивелирование – самый простой способ определения превышений и высотных отметок в геодезии.
Методика заключается в том, оптический (или лазерный) нивелир устанавливается в стационарное положение, а ось его окуляра приводится в горизонтальное состояние.
На точку отметки устанавливается высотная рейка с градуированной шкалой, низ которой упирается в землю или другую поверхность.
Определение высотного превышения находится как разница между плоскостью установленного прибора и отметке на рейке, куда показывает оптический окуляр или лазерный луч.
|
|---|

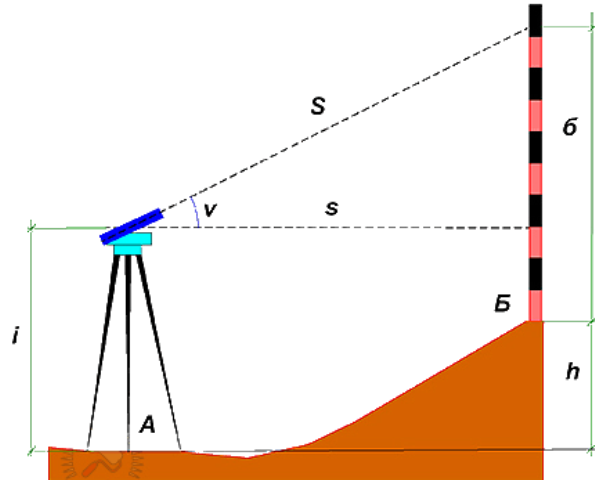

Тригонометрическое нивелирование – также простой способ определения высотных отметок на вертикальном створе и разницы между ними.
При использовании данной методики, определяется расстояние между горизонтальной проекцией точки отсчёта и местом установки оборудования.
Окуляр прибора поднимается таким образом, чтобы быть на одной оси с высотной отметкой, и между двумя прямыми линиями прилегающим катетом и
гипотенузой замеряется угол визирования.
|
|---|
Барометрическое нивелирование основано на зависимости между высотой и атмосферным давлением.
Это способ определения разности высот точек земной поверхности путем сравнения величин атмосферного давления в этих точках.
Для определения превышений этим методом измеряются в основном две величины:
- давления с помощью специальных приборов – барометров;
- температура воздуха – с помощью термометров.
Метод барометрического нивелирования применяется в труднодоступной местности, в горных условиях.
Гидростатическое нивелирование – это определение высот точек земной поверхности относительно исходной точки с помощью сообщающихся сосудов с жидкостью.
|
|---|
При определении высотных отметок применяется специальный водяной уровень, состоящий из двух колб и шланга между ними. Пространство прибора заполняется водой,
после чего шланг протягивается на одной высотной отметке – плоскости, принятой за точку отсчёта.
Данный метод широко применяется в строительстве.
Механическое нивелирование – способ определения высот в труднодоступной местности и в зонах с большими перепадами рельефа.
Для механического нивелирования используется специальный нивелир: автомат-прибор, в основе конструкции которого лежит электронный высокочастотный отвес
с датчиками, заменяющий высотную отметку положения оборудования и фрикционный диск, обеспечивающий очное расстояние между соседними точками.
Прибор работе в динамике, и по мере изменения координат на плоскости, нивелир автоматически выстраивает профиль земной поверхности в рамках участка.
Считывание показателей производится через электронный графический файл в CAD – формате, что позволяет быстро найти превышения и высотные отметки каждой из
точек в любом месте территории.
Радиолокационное нивелирование – это точный метод определения высотных отметок между двумя соседними точками. Основано на получении высот
с самолета при помощи специальных высотомеров, спутниковых систем ГЛОНАСС, GPS.
